Marktprozessmonitor

Der Marktprozessmonitor bietet einen optisch aufbereiteten Überblick über die Marktprozesse. Störungen im Prozessablauf sowie bei der Verarbeitung von Prozessmeldungen werden im Monitor grafisch dargestellt.

Über die Optionsschaltflächen Monitor und Statistik können Sie zwischen zwei Ansichten für das Monitoring wechseln.

Ansicht Monitor

Aktivieren Sie die Optionsschaltfläche Monitor, um Marktprozesse mit kritischem Verarbeitungsstatus anzeigen zu lassen.

Auf der ersten Ebene werden zunächst alle problematischen Marktprozesse in einem Kreisdiagramm dargestellt. Die Segmente des Kreisdiagramms stellen verschiedene kritische Zustände von Markt- und Prozessmeldungen dar. Die Bedeutung der einzelnen Segmente und ihre farbliche Zuordnung werden unterhalb des Kreisdiagramms aufgeführt.

Es existieren vier Kategorien auf erster Ebene:

• mit Aufgabe
  • Prozessmeldung, die keinem Marktprozess zugeordnet wird und eine Aufgabe besitzt
  • Marktprozess mit Aufgabe, welcher keine Prozessmeldung enthält
• ohne Aufgabe
  • Prozessmeldung, die einem Marktprozess zugeordnet wird und eine fehlerhafte Marktprozesszuordnung besitzt
  • Marktprozess, dessen Frist (überfällige Aktion) überschritten ist

Klicken Sie mit der linken Maustaste auf einen Teilbereich im Kreisdiagramm der ersten Ebene, um weitere Informationen zu den Prozessmeldungen oder Marktprozessen im jeweiligen Zustand zu erhalten. Wird eines der beiden Marktprozesssegmente ausgewählt, wird ein weiteres Kreisdiagramm auf zweiter Ebene eingeblendet, welches als Segmente die Marktprozesse mit ihren marktüblichen Bezeichnungen, wie zum Beispiel Lieferschein, Gerätewechsel oder Messwertversand beinhaltet.

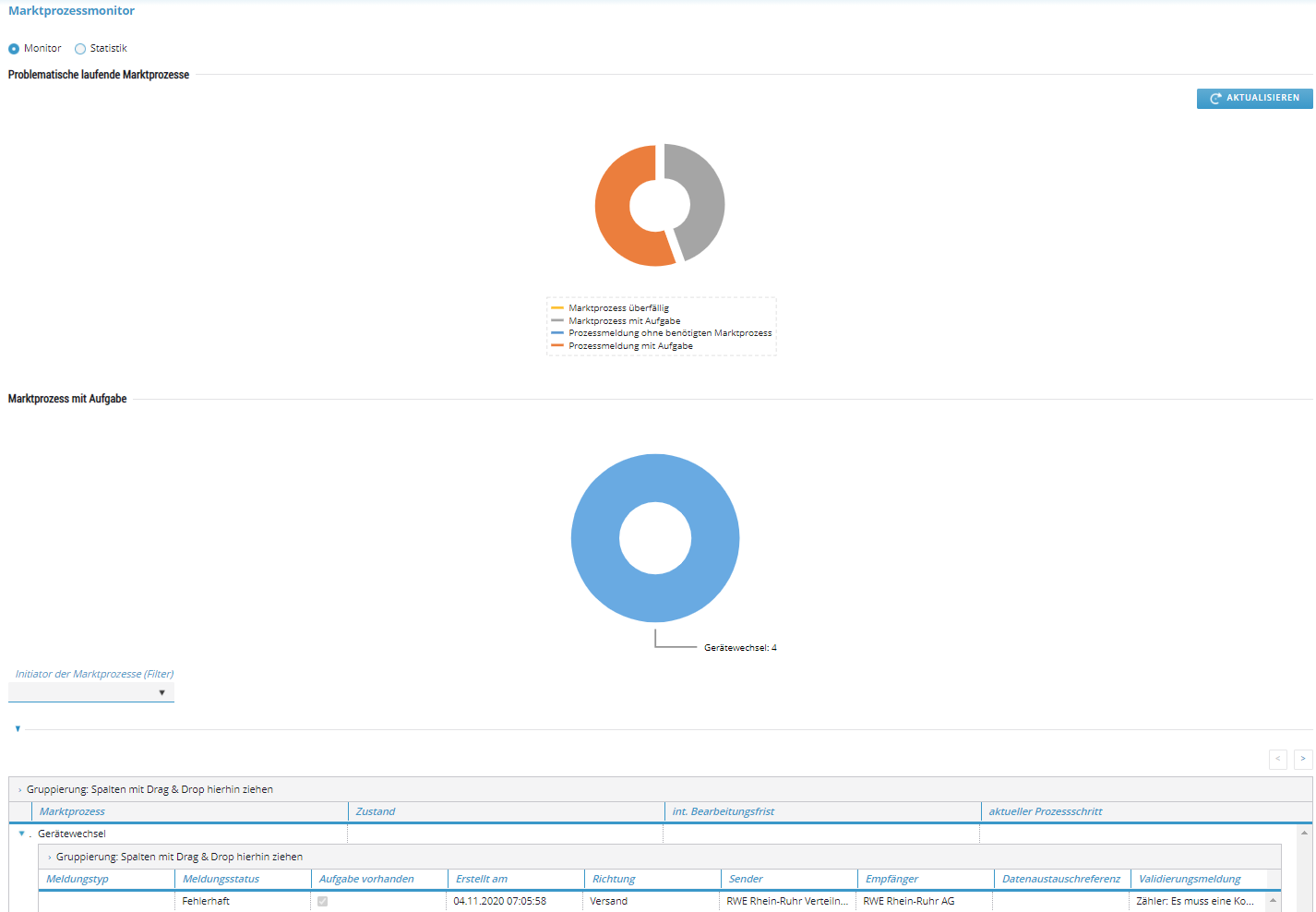

Marktprozessmonitor – Ansicht Monitor

Tabelle Prozessmeldungen zum Marktprozess / Tabelle Marktprozess

Markieren Sie ein Segment im Kreisdiagramm der letzten Ebene (für Prozessmeldungen ist dies die erste Ebene, für Marktprozesse die zweite Ebene), um weitere Informationen zum gewählten Bereich in einer Tabelle anzeigen zu lassen. Über das Listenfeld Initiator der Marktprozesse oberhalb der Tabelle können die angezeigten Datensätze gefilfert werden. Hier stehen die Filter Empfang und Versand zur Verfügung.

In den Tabellen kann der Dialogschritt Prozessmeldung anzeigen per Doppelklick auf eine Zeile auf Meldungsebene oder über den gleichnamigen Befehl im Kontextmenü aufgerufen werden.

Aufgabe bearbeiten

Verwenden Sie diesen Befehl im Kontextmenü der Tabelle, um eine zugehörige Aufgabe zur Bearbeitung aufzurufen.

Ansicht Statistik

Aktivieren Sie die Optionsschaltfläche Statistik, um eine grafische Aufbereitung der Marktprozesse in Abhängigkeit von ihrem Status für einen gewählten Zeitraum zu erhalten. Legen Sie den gewünschten Zeitraum über den Kalender im Feld Bezugszeitraum fest. Die Ergebnisse werden in einem Säulendiagramm dargestellt.

Marktprozessmonitor – Ansicht Statistik

Das Säulendiagramm stellt die Marktprozesse für den eingestellten Zeitraum komprimiert in den folgenden vier Statussäulen dar:

• Läuft
• Überfällig
• Beendet
• Verworfen

Die Anzahl der Marktprozesse je Status wird neben der jeweiligen Säule im Diagramm angezeigt.
